Модульні системи шинопроводів EAE E-Line для розподілу електрики відповідають усім вимогам різних силових пристроїв, що встановлюються на сучасних підприємствах і в будівлях як в процесі спорудження, так і в процесі експлуатації, забезпечують безперебійну роботу та електропостачання частин об'єкта при зміні місця розташування і встановленні додаткових машин і обладнання.

Стандартна модульна структура

Модульна структура E - Line KB легко гармонує з архітектурою місця застосування. Всі необхідні елементи й аксесуари входять в стандартний комплект. Крім цього, конструкції, не залежно від навантаження струму, займають дуже мало місця в порівнянні з кабельними або іншими подібними методами виконання мереж. Система надає сучасний і естетичний вигляд в місцях застосування.

* В особливих випадках, необхідні секції можуть проводитися в найкоротші терміни.

Швидкий монтаж

З метою відповідності сучасним темпам будівництва, завдяки зменшенню кількості з'єднувальних болтів, забезпечується  прискорений монтаж з мінімальним часом без погіршення якості з’єднання.

Можливість забезпечення універсального та надійного відгалуження

Завдяки відгалужувальній коробці, що стикуються з шинопроводом з будь-яким типом і моделлю вимикача, забезпечується отримання необхідної потужності для споживача.

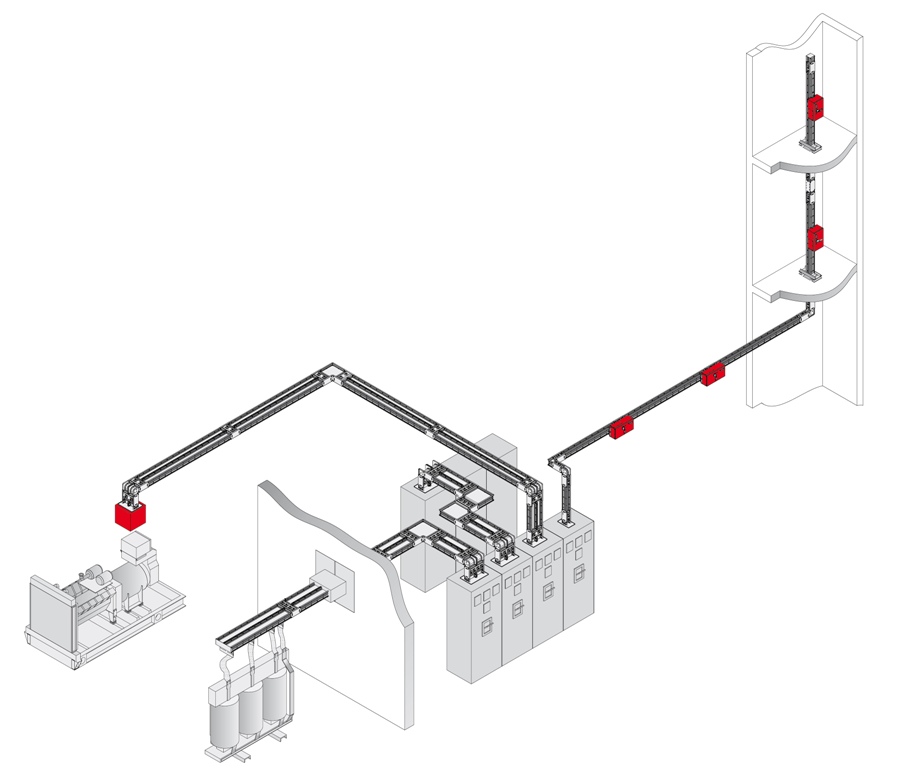

Раніше передача електроенергії великої потужності (з'єднання трансформатора панелі, щитів, внутрішнього розподілу електрики енергії об'єктів) здійснювалася завдяки паралельному з'єднанню безлічі кабелів з дуже великим сумарним перетином. Для розміщення кабелів виготовлялися кабельні лотки або спеціальні кабельні канали під підлогою.

Зачистка кабельних кінців, з'єднаних відгалужувальними коробками, монтаж кабельних муфт, лотків, їх виконання, збільшувало вартість робіт та монтажу, а також терміни монтажу. Таким чином, відбувалася затримка введення в експлуатацію об'єктів.

В результаті, створювалася система розподілу і передачі енергії, що має високу собівартість, яка не володіє гнучкістю і не забезпечує отримання енергії в необхідних місцях і в необхідний час.

У більш пізні періоди в якості альтернативи розподілу електрики електроенергії, використовувалися неізольовані мідні шини з січнем залежно від величини переданого струму, в результаті здійснення виробництва в процесі застосування, виникають труднощі з забезпеченням безпеки, неможливості в разі необхідності зручного одержання відведення струму і відсутності збірної структури, мідні шини створювали значні проблеми. Для вирішення всіх проблем, що виникають при розподілі енергії низької напруги, були створені «Сучасні системи шинопроводів». Збірні шинопровідні системи E - Line, що складаються з стандартних і модульних елементів, які є прекрасними інженерними рішеннями для передачі і розподілу електроенергії.

Шинопровідні системи E - Line , що мають міжнародний сертифікат, в разі потреби можна розширювати, замінювати, переносити і використовувати повторно. Крім того, в будь-якій точці, на всьому протязі шинопроводів , за допомогою відгалужувальних коробок можна легко, економічно та безпечним чином підключатися до електроживлення.

Гібридна ізоляція

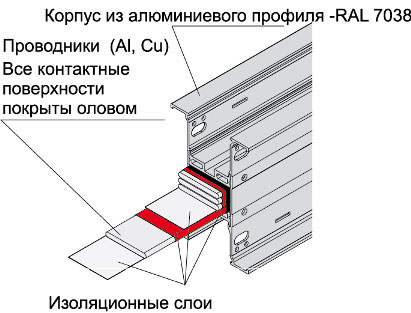

Малюнок 1

Найкращою конструкцією, що розроблена для шинопроводів до 1000 В напруги, є «Компактний шинопровід». Компактні провідники , з олов’янірованним покриттям і гібридної ізоляцією (епоксидна + майлар або поліетілентерофтолат), встановлені в алюмінієвий корпус (Малюнок 1).

Зручна теплопередача

Малюнок 2

Через відсутність в компактній структурі повітряних зазорів між провідниками і корпусом, утворене в провідниках тепло, завдяки алюмінієвому корпусу легко передається в навколишнє середовище (Малюнок 2).

Мінімальне зниження напруги

] Малюнок 3

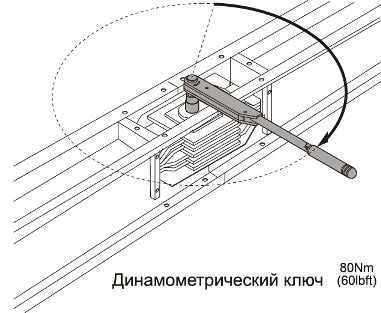

Через надмірно близького розташування провідників в E- Line KB, індуктивний реактивний опір дуже низький. Тому, в порівнянні з шинопроводами з повітряними зазорами, використання компактних шинопроводів в плані зниження втрат напруги є вигідним. Конструкція одного болта, що забезпечує безпеку в точках стиків шинопроводів E - Line KB, використовується для з'єднання секцій. Шайби Белвіля, на обох кінцях болта, фіксують контактний тиск при будь-яких температурних умовах і не допускають ослаблення болтового з'єднання. Система одноболтлвого стискання забезпечує швидкий монтаж шинопроводів E - Line KB (Малюнок 2-3). * За допомогою тарованого ключа необхідно затягнути болт із зусиллям 83 Нм (60 lbft).

Висока стійкість до замикань

Малюнок 4

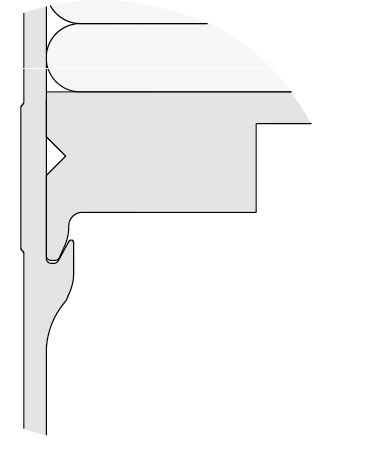

Через відсутність опорних точок в компактній структурі не утворюються значні моментні зусилля. Завдяки виробництву корпусних профілів, що змикаються між собою, забезпечується висока стійкість систем E - Line KB до коротких замикань (Малюнок 4).

Безпечний і зручний монтаж

Малюнок 5

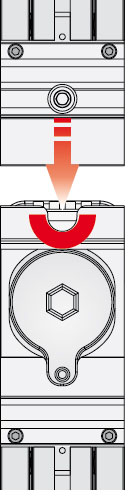

Завдяки стикувальній деталі центрування блоку, в процесі монтажу забезпечується центровка стикувального модуля блоку з приєднуваними шинами. Таким чином, забезпечується зручний монтаж строго по осі (Малюнок 5).

Не вимагає пожежного бар'єру

Відсутність повітря в E- Line KB провідниках , відпадає можливість дії провідника в якості димохідної труби. Отже, бусбар не вимагає встановлення в ньому пожежного бар'єру.

Дизайн і проект. Проект горизонтального розподілу

Критерії, які повинні бути прийняті до уваги при плануванні системи з розподілу електрики E - Line KB:

• Зразкові місця і корисна вихідна потужність (потужність в навантаженні), які будуть приєднані до системи;
• Розподіл фактора синхронності (Diversite);
• Потужності трансформаторів і струм коротких замикань;
• Координація з іншими розподільними системами (теплоти, пара, води і т.д.);
• Установка плану мережі розповсюдження на плані розташування;
• Визначення видів підвісок згідно плану;
• При необхідності, інтегрування системи з кабельним каналом E - Line КО.

Вибір коефіцієнта фактора синхронності

Коефіцієнт фактора одночасності (?) пов'язаний з типом і числом навантажень живлення. В основному «0,7» або ще нижче. При сильному освітленні і на лініях живлення двигуна йому досить важко піднятися вище «0,6». На зварювальних пристроях автомобільних фабрик він може падати до «0,30». Тільки на одиночних і великих лініях живлення навантажень можливий коефіцієнт «1».

(Числове) значення струму

(Числове) значення використовуваного в E- Line KB струму вибирається залежно від коефіцієнта синхронності, корисної вихідної потужності і падіння напруги.

IB = ток кабельного каналу (А)

Р = сумарна корисна вихідна потужність (W)

? = фактор синхронності

U = напруга (джерела) живлення

• Спочатку вибирається рівень КВ, що дорівнює або вище, ніж IB, якийописаноу формулі вище.
• Згідно обраному типу E - LineКО робиться розрахунок падіння напруги.

Значення короткого замикання

Протестовані значення стійкості до короткого замикання наведені в таблиці. Враховуючи прогнозовані значення, можна зробити висновок, що стійкість бусбара до короткого замикання дуже висока.

Планування бусбара

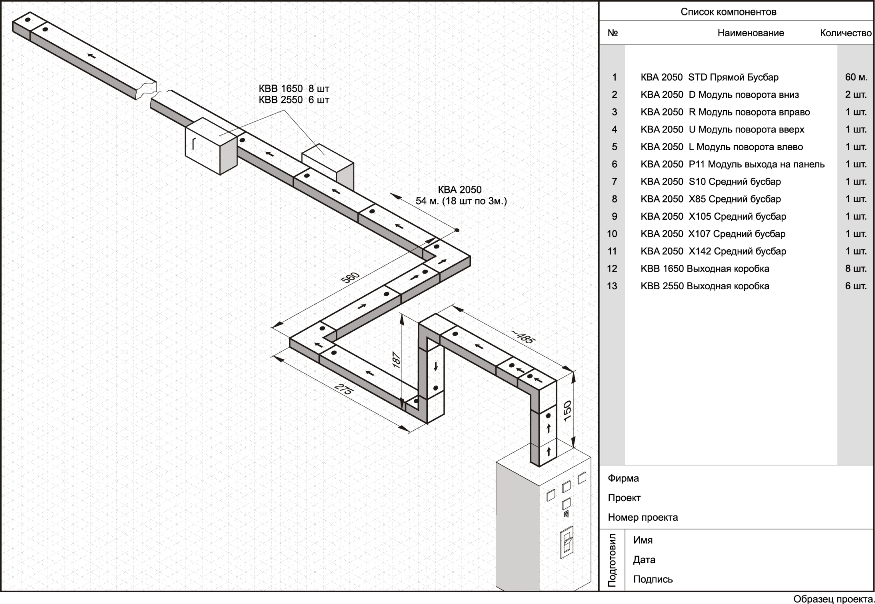

Внизу зображено зразок плану E - Line KB бусбара. Для складання планів і дослідження приміщень Ви можете звернутися до найближчого до Вас відділення нашої фірми, або звернутися за допомогою до відділу проектів «Призма Електрик».

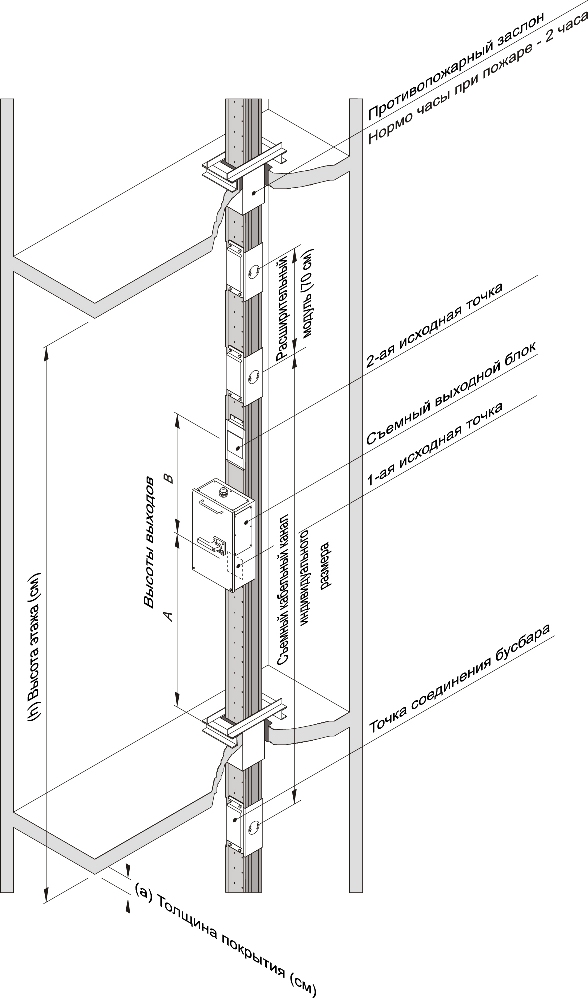

Дизайн і проект. Проект вертикального розподілу

Внаслідок горизонтального і вертикального застосування шінопровідних систем закритого типу E - Line KB і різних архітектурних конструкцій будівель необхідно підготовляти індивідуальні проекти.

Попереднє проектування і аналіз собівартості

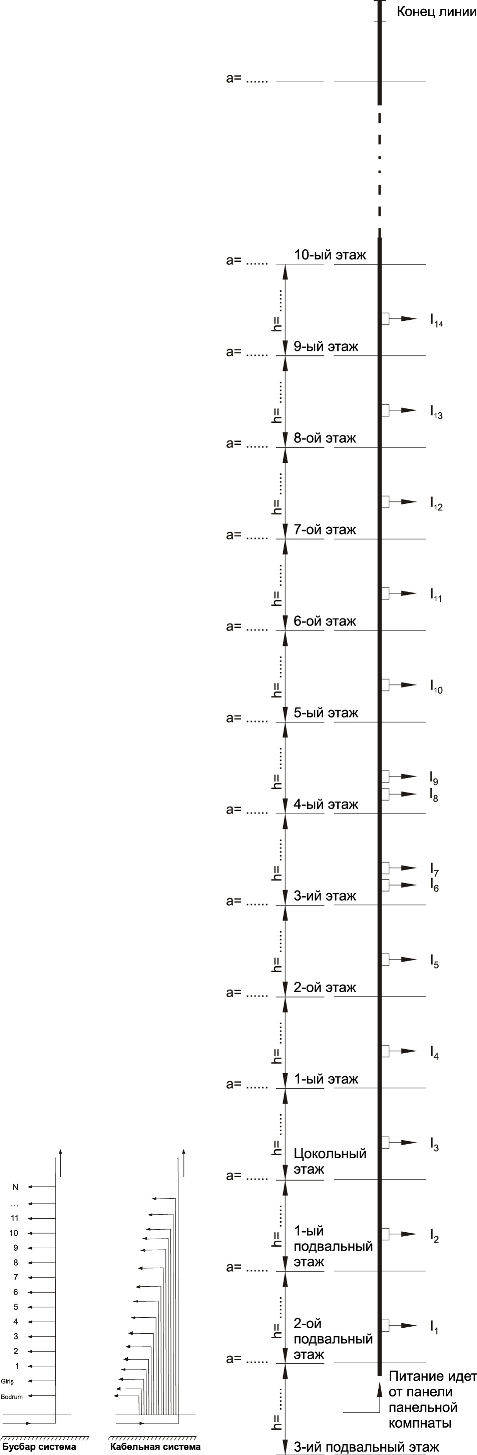

Для того, щоб здійснити задум попереднього проекту і зробити аналіз собівартості, достатньо зв'язатися з «Призма Електрик», упорядкувавши нижченаведені дані згідно наведеним прикладом.

• Розміри і розташування шахт згідно архітектурному плану;
• Висота поверхів і товщина покриття (a = ... , h = ...);
• Тип живлення для вертикальної лінії (кабельний канал і кабель).

Ви можете відіслати креслення, які складені відповідно до прикладу, для того, щоб ми провели для Вас аналіз собівартості.

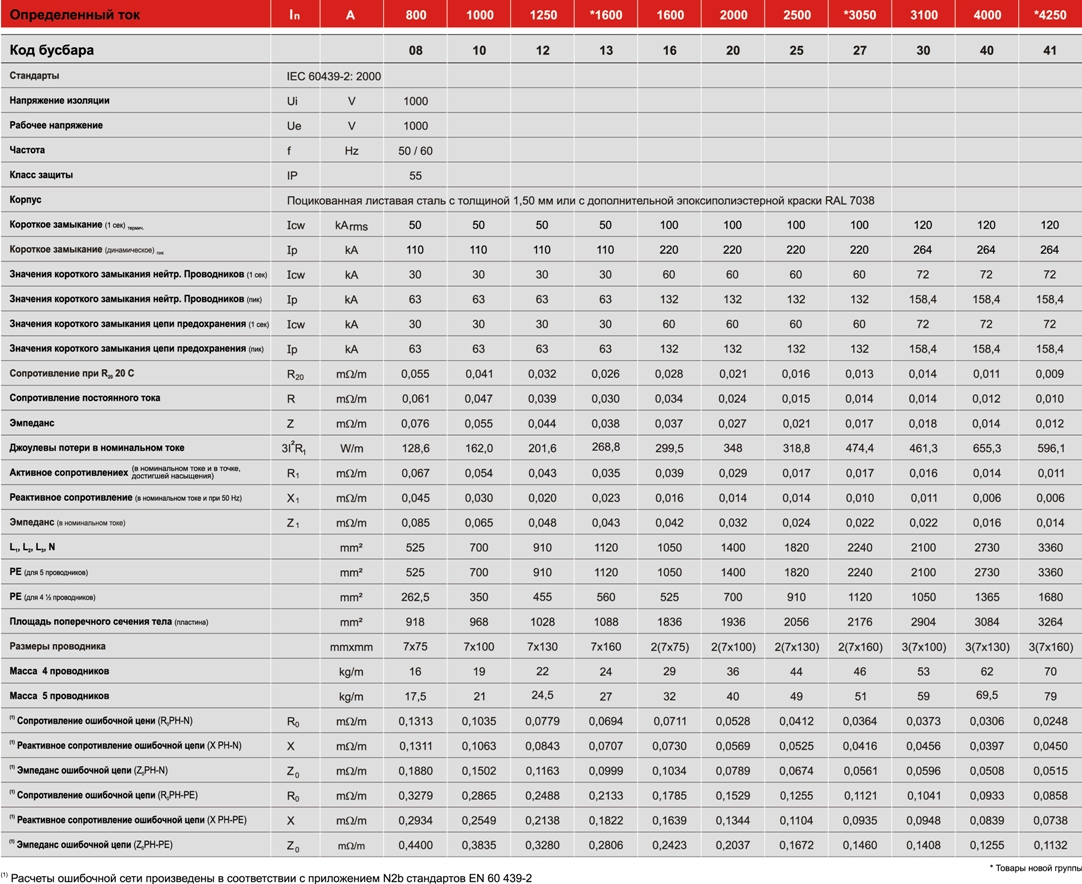

Технічна таблиця

Алюмінієвий провідник

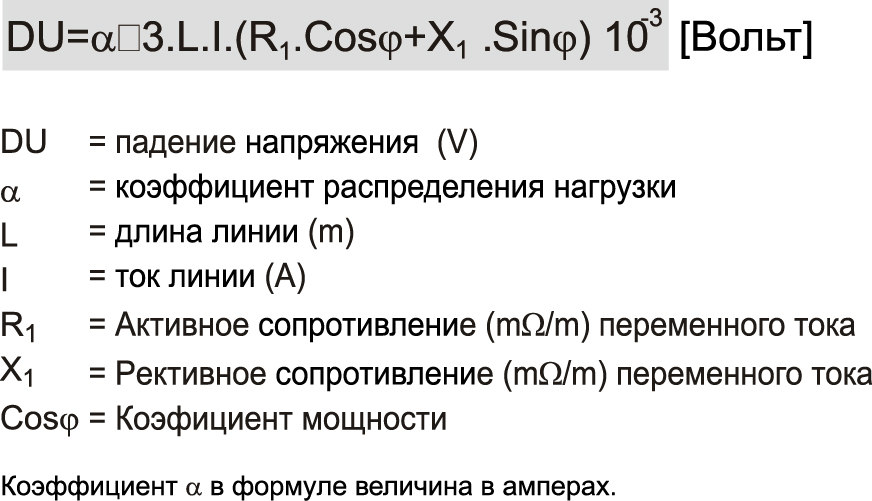

Розрахунок зниження напруги Розрахунок зниження напруги в лініях, що створені для розподілу і перенесення енергії за допомогою шінопровідної системи закритого типу, робиться з урахуванням нижченаведених критеріїв.

Мідний провідник

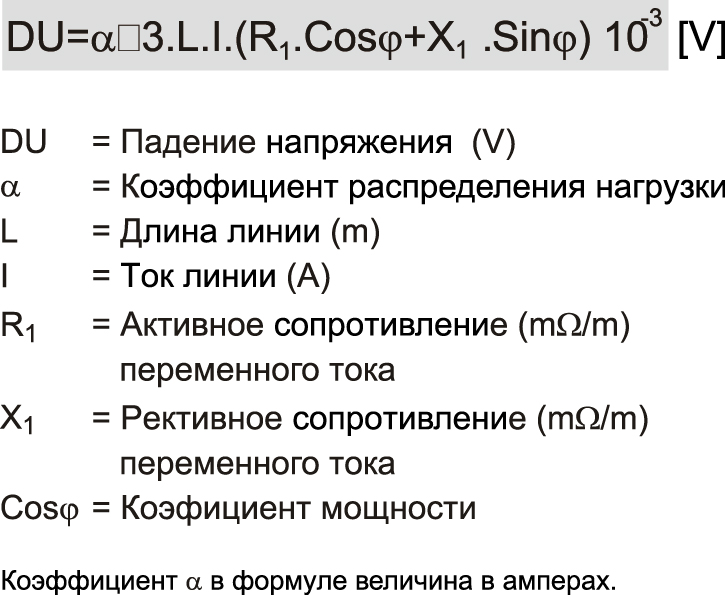

Розрахунок зниження напруги Розрахунок зниження напруги в лініях, що створені для розподілу і перенесення енергії за допомогою шінопровідної системи закритого типу, робиться з урахуванням нижченаведених критеріїв.
