Здійснена поставка збірного розподільного шита РУНН-0,4 кВ в цех виробництва залізорудних окатишів підприємства ПАТ «Полтавський ГЗК».

Збірний розподільний щит-Призма ЕлектрикЗбірний розподільний щит-Призма ЕлектрикНизьковольтний комплектний пристрій

У 2012 році компанією «Призма Електрик» поставлений збірний розподільний щит РУНН-0,4 кВ в цех виробництва залізорудних окатишів Полтавського ГЗК, а також виконані пусконалагоджувальні роботи.

Місце поставки - підстанція ТП-32 дільниці цеху сировини і готової продукції. Технологічний ділянка відноситься до I категорії електроприймачів, від її роботи залежить безперебійність процесу складування і відвантаження готової продукції замовникам. У силу цього, при проектуванні підстанції інженерним центром «Призма Електрик» особливу увагу було приділено питанням мінімізації або повного виключення простоїв технологічного устаткування, швидкості його обслуговування та безпеки персоналу.

Спочатку, на стадії проектування в якості зразка для розрахунку було обрано низьковольтний комплектний пристрій (НКУ) типу КТПСН у вигляді щитів з висувними автоматичними вимикачами серії IZM виробництва компанії Eaton. Однак після детального розрахунку було з'ясовано, що компонування обраної металоконструкції не дозволяє реалізувати секціонування таким чином, щоб забезпечити належний рівень безпеки та швидкості обслуговування.

Після консультацій зі службою експлуатації цеху фахівцями «Призма Електрик» був запропонований і узгоджений варіант металоконструкції серії xEnergy з вступними висувними автоматичними вимикачами серії IZM виробництва Eaton.

Система xEnergy - готова до використання система низьковольтного розподільного обладнання, виконана в герметичному сталевому корпусі. Має різні варіанти виконання конструкції монтажних систем, пройшла випробування у відповідності з МЕК/EN 61439-2 (VDE 0660, частина 600-2) і розрахована на струми збірних шин до 6300 А.

Предмет поставки:

  • Збірний розподільний щит РУНН-0,4 кВ, серії xEnergy Eaton.
  • Клас захисту IP55.
  • Струм головних збірних шини 2000 A.
  • Чітке секціонування функціональних ділянок за формою 4b для забезпечення кращого захисту персоналу та обладнання і швидкості обслуговування.
  •  Ширина 9*600 мм.
  • Висота 2200 мм.
  • Колір RAL 7035.
  • Типи мереж: TN-C.
  • Розподільні модулі, що пройшли типові випробування відповідно до стандарту МЕК/EN 61439-2.
  • Застосовувана апаратура: автоматичні вимикачі серії IZM і NZMN3 виробництва Eaton.
  • Матеріал струмоведучих частин: електротехнічна мідь МКМ, Німеччина.

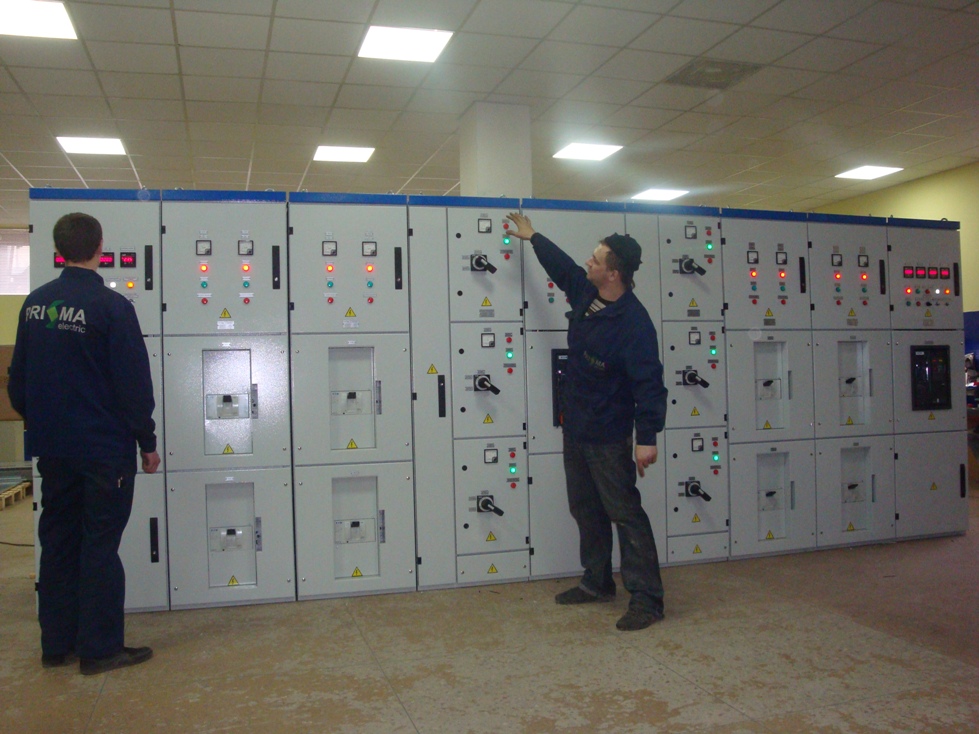

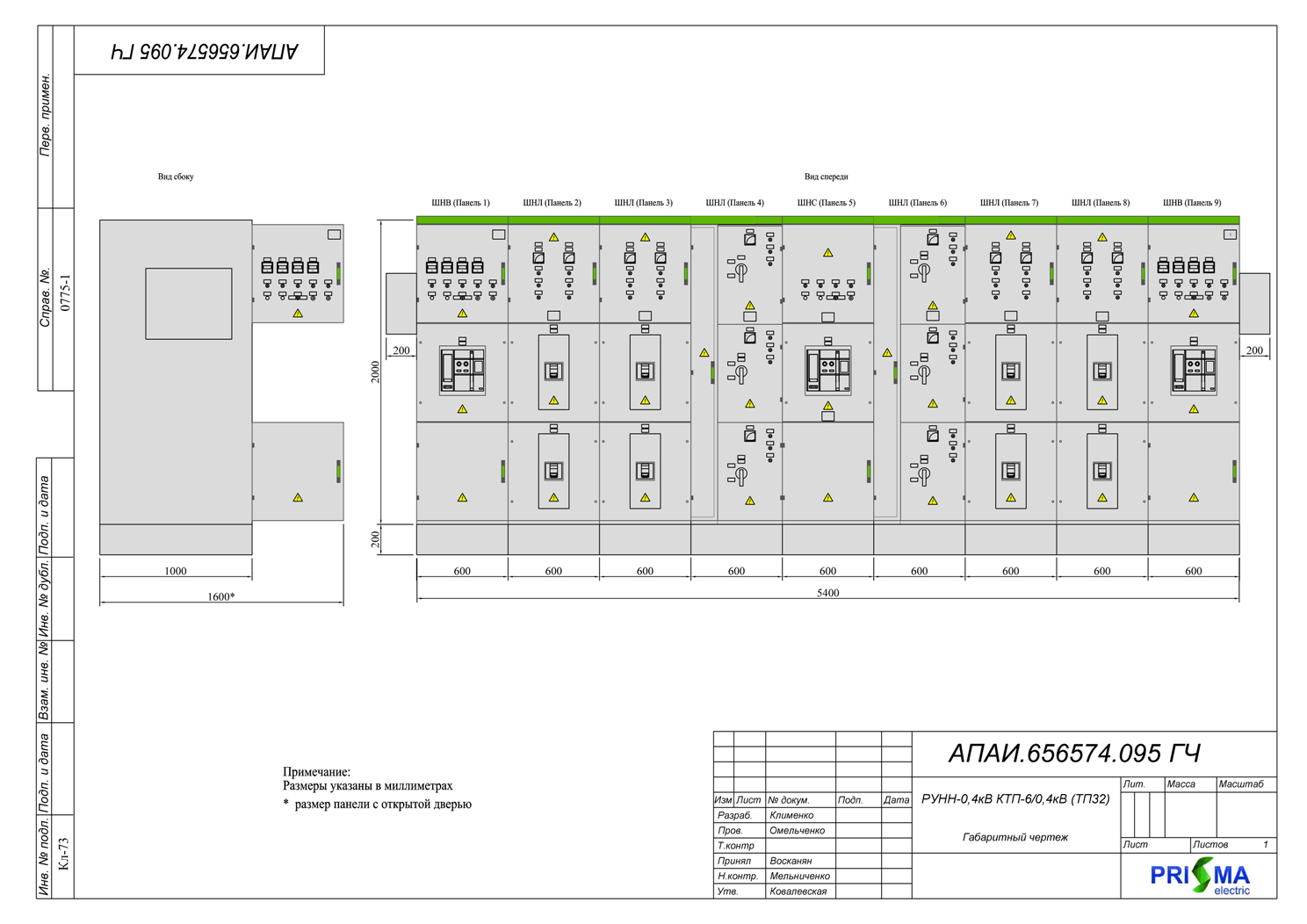

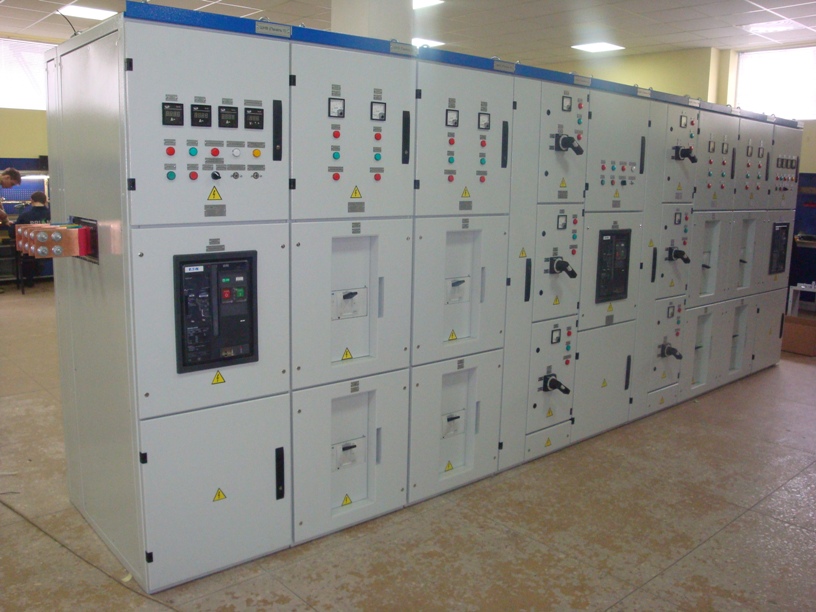

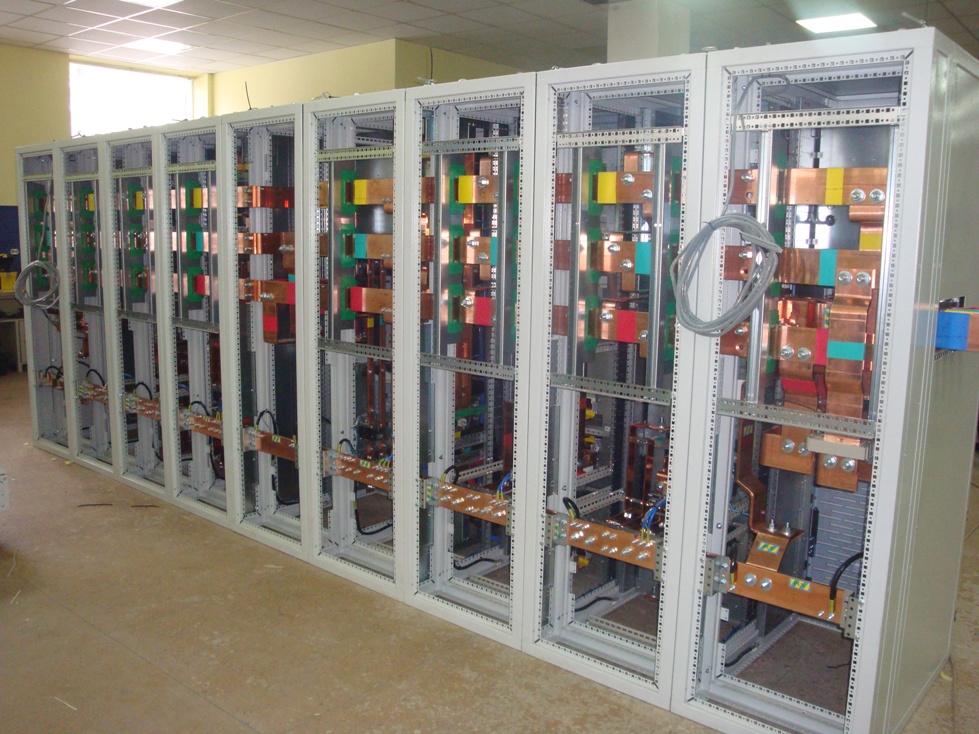

Загальний вигляд збірного розподільного щита:

Загальний вигляд збірного розподільного щита:
