Компанией «Призма Электрик» выполнена поставка щитовой РУ-0,4 кВ с системой компенсации реактивной мощности, а также цеховых щитов ГРЩ и ряда распределительных шкафов для собственных нужд цехов на кондитерскую фабрику «АВК», г. Днепропетровск.

Электроснабжение кондитерская фабрика АВКЭлектроснабжение кондитерская фабрика АВКЭлектроснабжение кондитерская фабрика АВК

Компания «АВК» проводит полную модернизацию производственных мощностей кондитерской фабрики с установкой нового технологического оборудования, что в свою очередь требует организации новой высокотехнологичной системы распределения электроэнергии. В рамках проекта, специалистами электрощитового завода «Призма Электрик» выполнены две очереди поставки электрооборудования.

В состав поставки первой очереди вошла щитовая РУ-0,4 кВ на номинальный ток 4000А с системой компенсации реактивной мощности АСКРМ, обеспечивающей энергосбережение потребляемой электроэнергии. Дополнительно поставлены цеховые щиты ГРЩ – главный распределительный щит цеха. Общий объем поставки составил 30 панелей: подстанция – 18 панелей, 4 щитовых ГРЩ по 3 панели каждая.

Электроснабжение кондитерская фабрика АВКЭлектроснабжение кондитерская фабрика АВКЭлектроснабжение кондитерская фабрика АВК

Связь распределительного устройства РУ-0,4 кВ и цеховых силовых щитов осуществлена с помощью шинопровода ЕАЕ - модульной системы, предназначенной для передачи большой мощности на большие расстояния. Конструкция шинопровода герметична и малогабаритна, позволяет организовать распределение электричества по трассе сложной конфигурации.

В ходе второй очереди поставки инженерным центром «Призма Электрик» разработан рабочий проект и выполнена проектно-конструкторская документация, изготовлены две  щитовых РУ-0,4 кВ номиналом 3 200А, два цеховых ГРЩ номиналом 3200А и ряд распределительных шкафов для собственных нужд цеха.

Применяемое оборудование:

Силовое и коммутационное оборудование: LS Industrial Systems.

Шинопроводные системы: ЕАЕ.

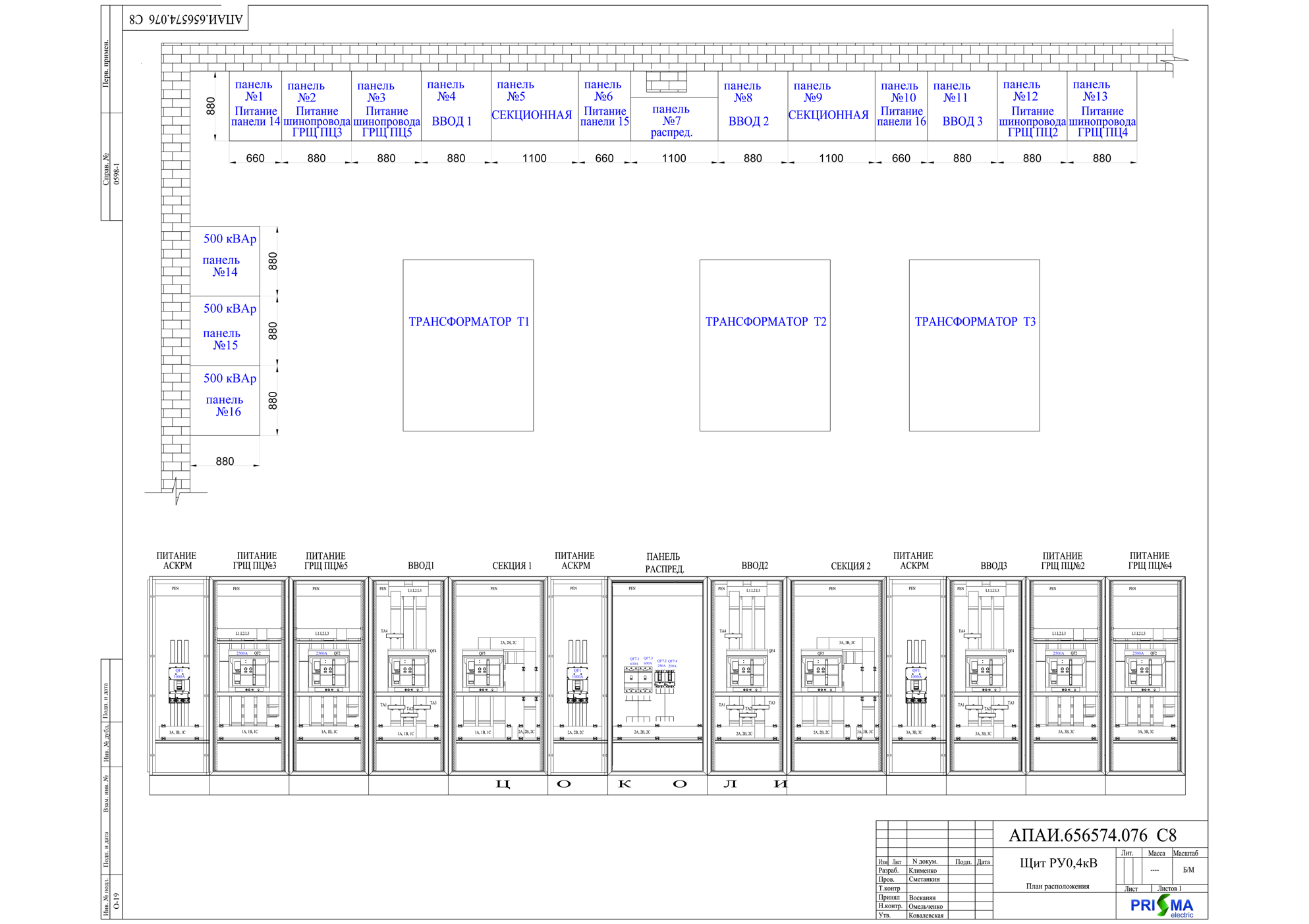

Щит РУ-0,4 кВ. План расположения

Щит РУ-0,4 кВ. План расположения

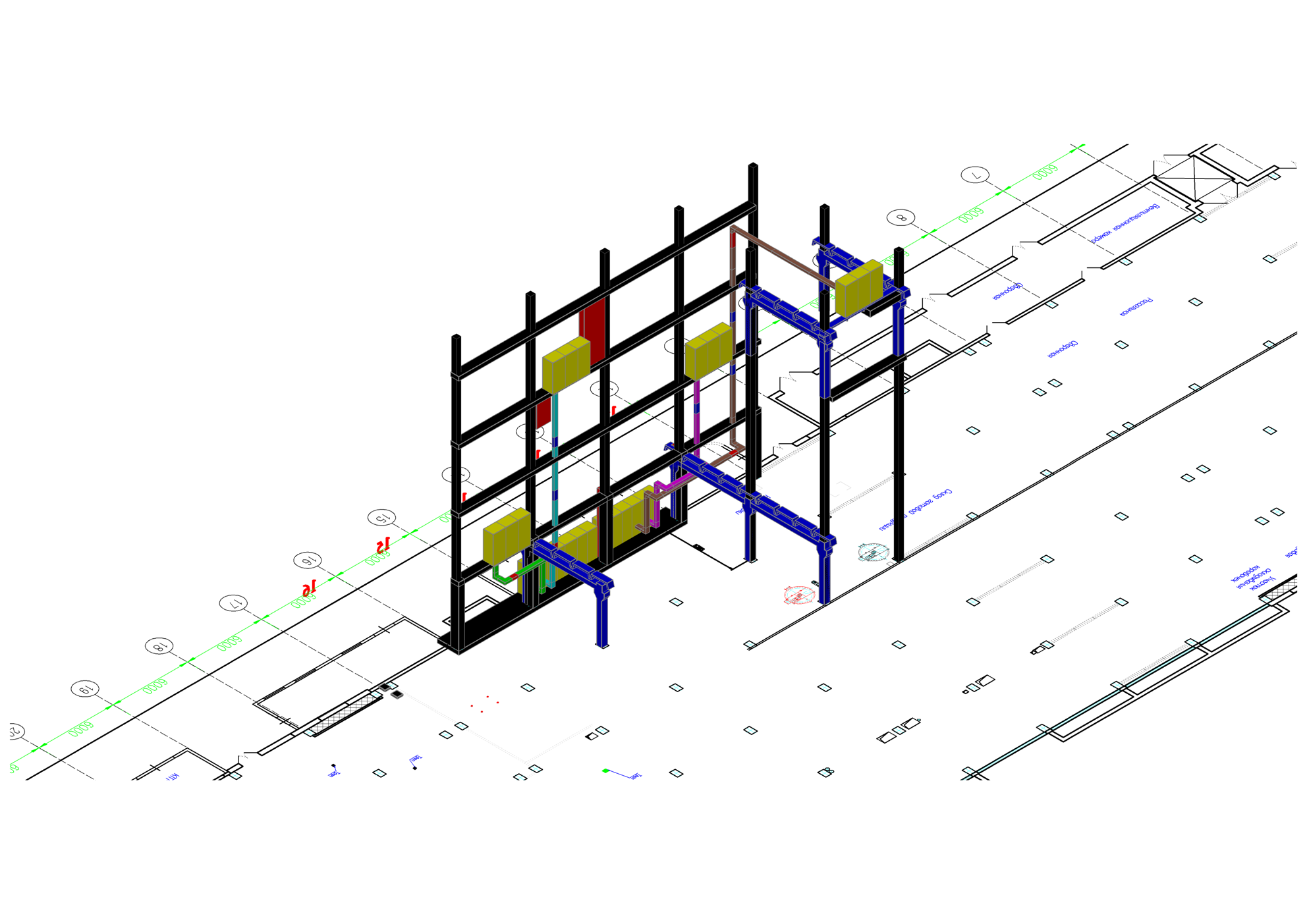

Трасса шинопровода

Трасса шинопровода EAE
